有柄反射镜

独特的设计可最大限度减小安装应力与变形

若通过反射镜边缘将平面反射镜固定在动态安装座上，会使反射镜表面承受应力。这会导致反射波前产生失真和质量降低，这一点在使用高质量的反射镜时尤其明显。与之相比，有柄反射镜通过反射镜背面伸出的小直径“柄”进行固定，因此能显著降低反射镜表面的应力、实现高稳定性并降低成本，可用于替代更昂贵、更复杂的动态安装座和传统的反射镜。

 传统反射镜有什么问题？

为外表面反射镜指定的平整度可能不会反映该反射镜在最终应用中的实际平整度。将反射镜放置在安装座上并施加压力将其固定，这会使表面变形，导致反射波前的质量降低。爱特蒙特光学的工程师安装平整度为 λ/10 的传统反射镜，并使用最高 12 in-oz 的扭矩将其固定（“手紧”）时，就出现了这种情况。平整度降低至 λ/5，从而将这项规格降低了 2 倍。

 解决方案：有柄反射镜

有柄反射镜采用的单片玻璃基片具有特有的几何形状。有柄反射镜与其机械安装座之间的所有接触都通过反射镜的柄实现，从而显著降低了反射镜表面承受的应力（图 1）。简易的动态安装座能固定有柄反射镜，使其具有很高的位置稳定性，而不会显著影响性能。若要保持类似的平整度，传统反射镜需要使用复杂度和成本大幅升高的动态安装座进行固定。有柄反射镜与简易安装座的总成本低于传统反射镜与保持类似平整度所需复杂安装座的总成本。

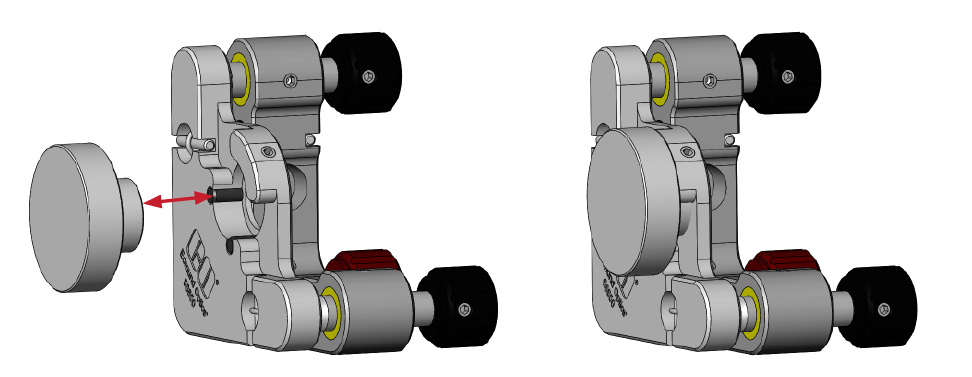

图 1:：反射镜柄固定在动态安装座中，使固定的稳定性不会影响反射表面的平整度。

为了对 λ/10 有柄反射镜与 λ/10 传统外表面反射镜引入的像差水平进行量化，我们将两者放置在完全相同的动态安装座上，同时施加大小可控制的扭矩。如图 2 所示，有柄反射镜在承受最高 12 in-oz 的扭矩（此方式是“手紧”）后仍保持 λ/10 的平整度规格，而传统反射镜在相同的扭矩下则超出规格，最终平整度为 λ/5。图 2 还分别展示出光学像差中不同类别的占比，其中占比最大的是像散，其次是功率误差。

图 2:：有柄反射镜显示出其表面平整度保持能力比传统反射镜高 2 倍。
