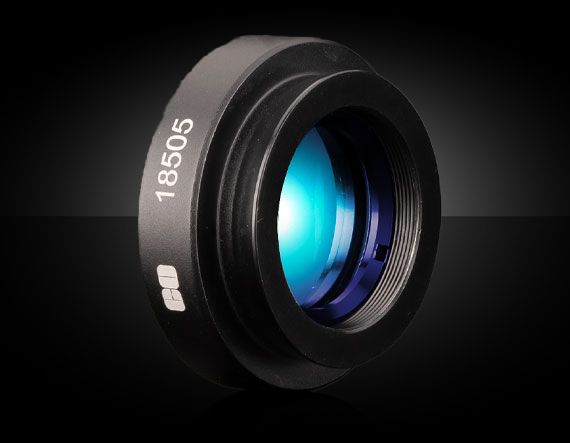

TECHSPEC® 120i Plan APO无限远校正物镜是无限远共轭显微物镜，旨在减少成像系统的整体重量和尺寸，同时保持系统光学性能。这些物镜通过消除物镜之间的齐焦要求，可以减少整个系统的长度。TECHSPEC® 120i Plan APO无限远校正物镜具有 C螺纹接口，可轻松集成到各种机器视觉和生命科学系统中。这些物镜是显微镜、流式细胞仪、药品检测和装配线或故障检查等生物医学和机器视觉应用的理想选择。

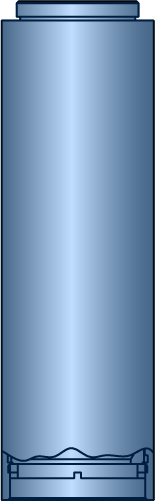

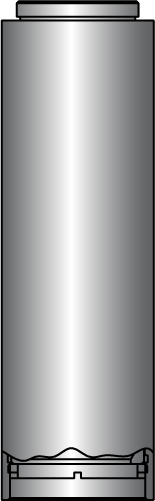

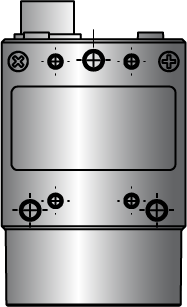

基础数码显微系统所需的最少组件为：TECHSPEC® 120i Plan APO 无穷远校正物镜, 相机镜筒, 筒透镜, 镜筒隔圈, 和工业用 C接口相机（图 1）。了解更多有关垂直或水平配置基础显微系统的信息 ，请点击。

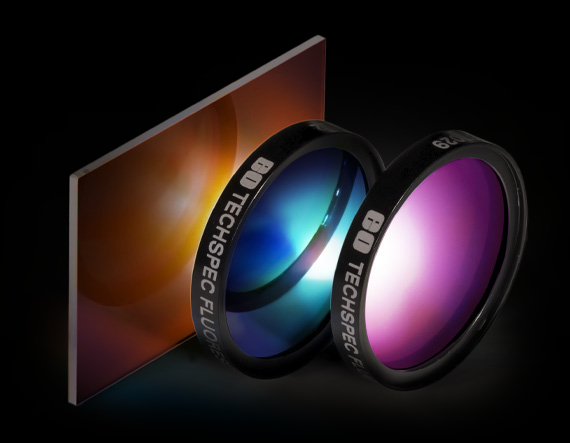

对于需要荧光成像的生命科学系统，TECHSPEC® 荧光滤光片组 也可与安装配件一起集成到系统中。了解更多有关组装荧光成像套件的信息 请点击。
数值孔径（NA）是衡量显微镜物镜的一个重要指标，因为它描述了物镜在固定工作距离上聚光的能力。人们通常认为 NA 可以描述物镜的分辨能力，但这一假设并不准确。下式是用于计算 NA 的一阶方程。该方程有助于理解轴上的 NA，但没有考虑衡量离轴性能的光场分布变化。此外，这个公式没有考虑显微镜物镜制造和装配过程中可能影响性能的公差。
n: 成像介质的折射率系数
θ:物镜视场角的一半
图1所示，展示了 5X 120i Plan APO 无限远校正物镜 与来自另一家制造商NA值同样为 0.14 的 5X Plan APO 无限远校正物镜的离轴性能对比。在 1.1 英寸传感器的角落上， 120i 物镜的离轴性能更好，这表明 NA 并不是物镜性能的决定因素。

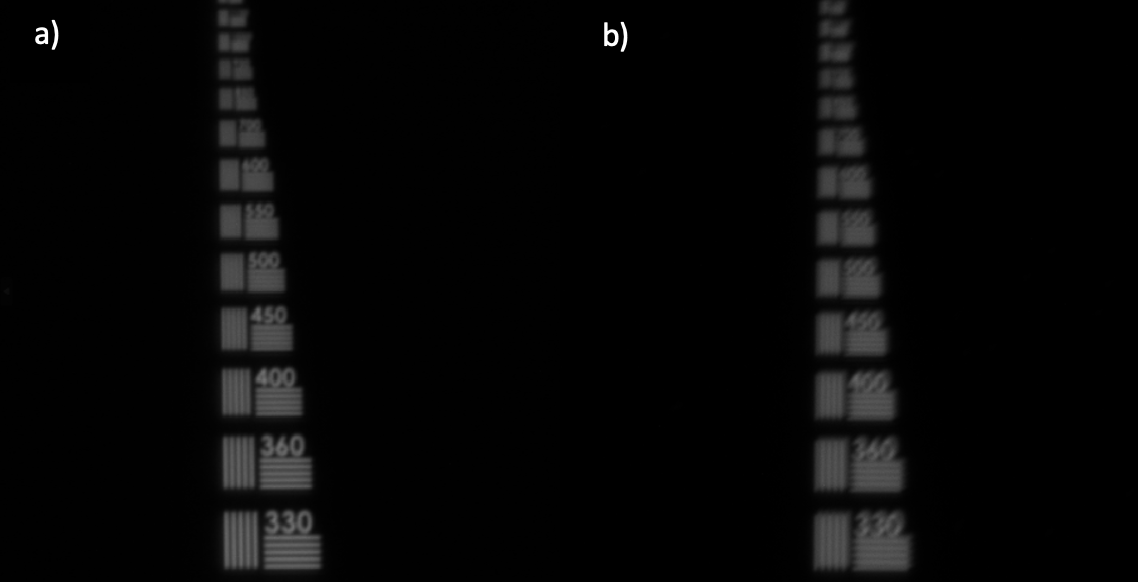

图4.在 1.1 英寸传感器上使用USAF分辨率测试板的对比度比较结果
a) 使用 5X 120i Plan APO 无限远校正物镜拍摄的图像，在 330 lp/mm 时有 20% 的对比度
b) 另一制造商生产的 5X Plan APO 无限校正物镜在 330 lp/mm 时仅有 10%的对比度
